场芯 & 轴网

功能核心

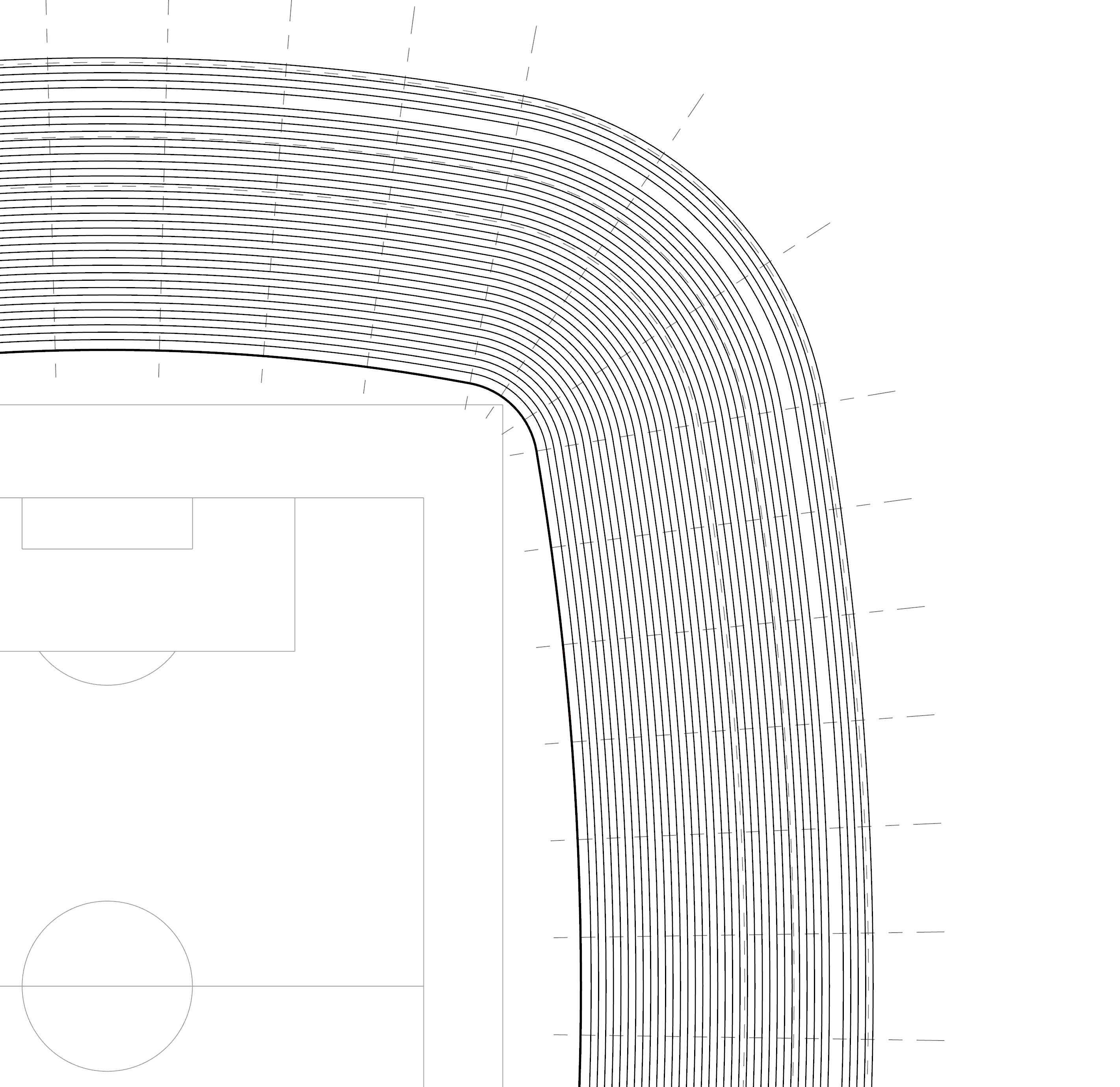

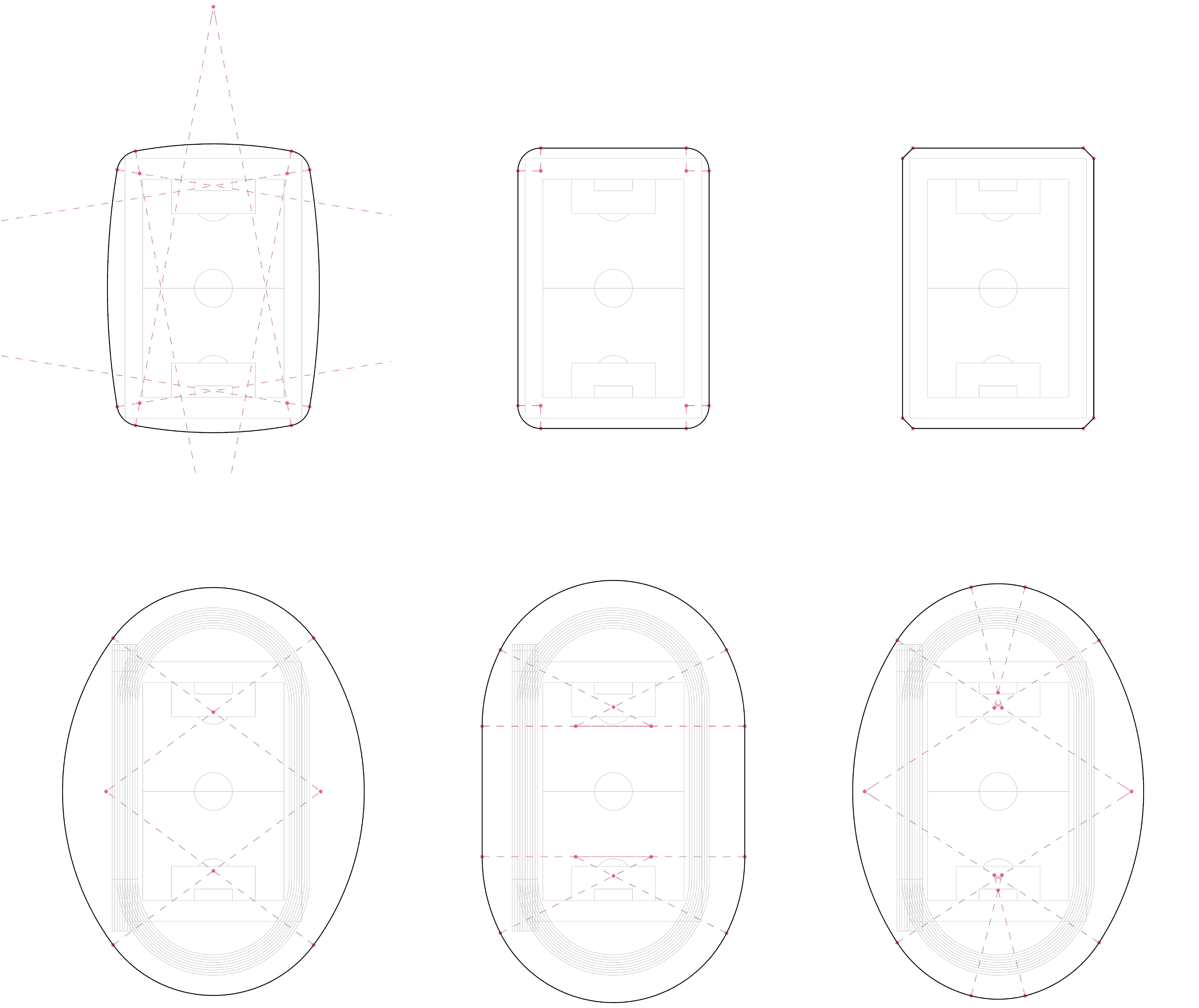

预置的场芯轮廓

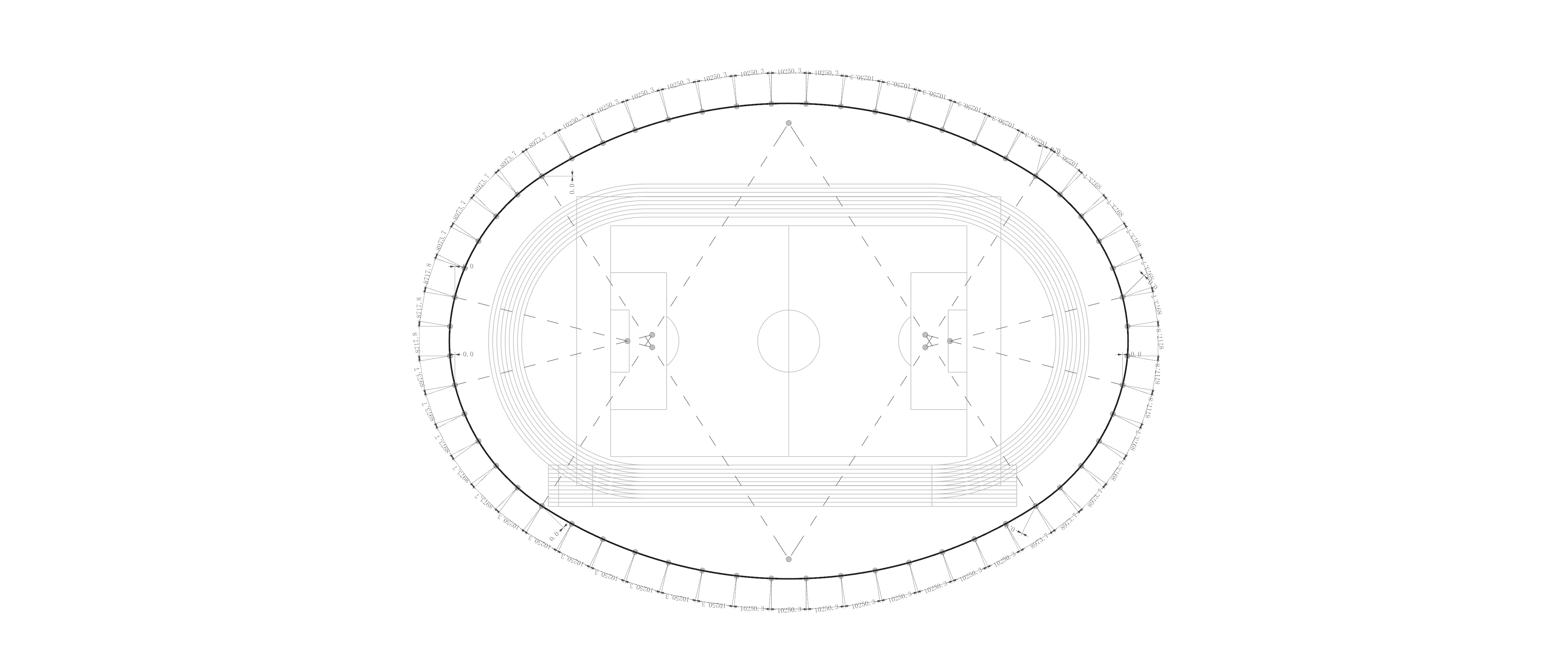

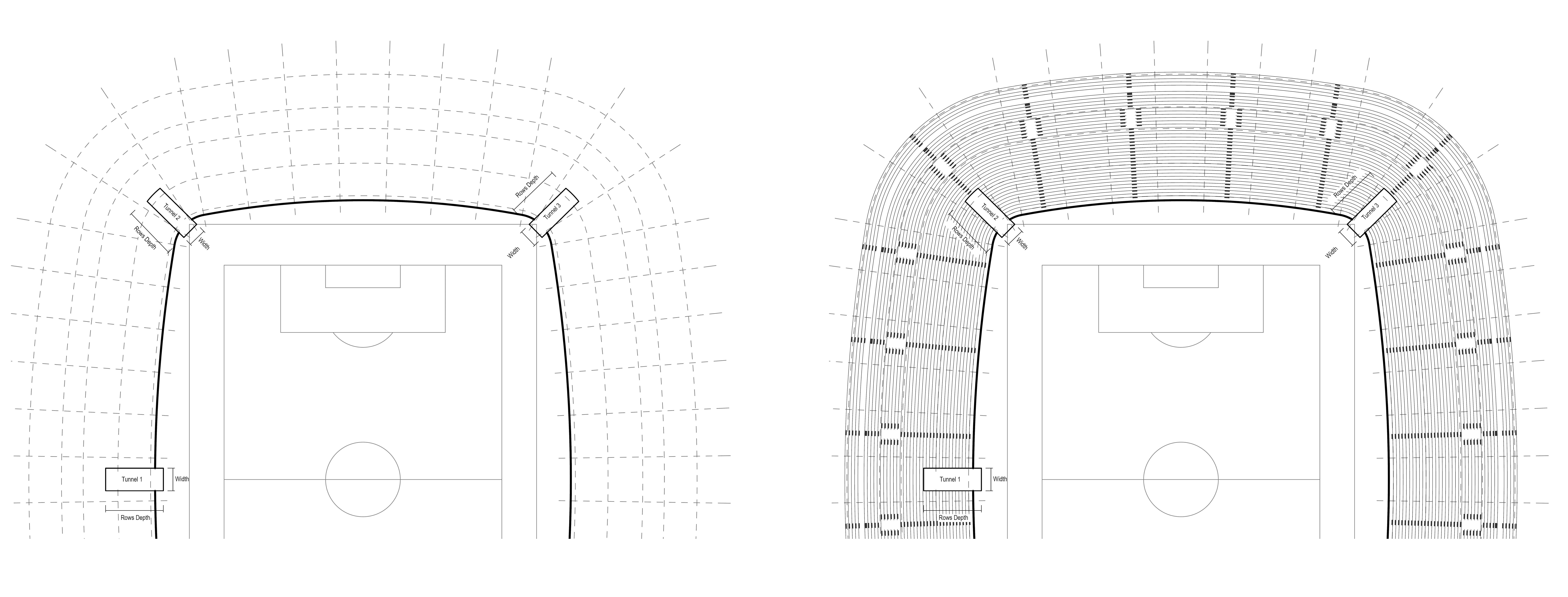

参数定义轴网

1

2

3

4

5

6

1 弧形倒角     2 矩形倒角    3 矩形切角

4 四圆心曲线   5 六圆心曲线  6 八圆心曲线

Tunnel 0_Width       5500

Tunnel 0_Depth       15 Rows Depth

Tunnel 1_Width       4500

Tunnel 1_Depth       13 Rows Depth

Tunnel 2_Width        4500

Tunnel 2_Depth       13 Rows Depth

Vomitory_Toggle            False

Stair_Width1                   1200

Vomitory_Toggle            True

Stair_Width1                   1200

Stair_Width2                   1200

Vomitory_Width              2200

Start_Row                        23

End_Row                          28

HandRail_Height             1100

Interior_Height                2300

Lower Tier Seat Width        450

Lower Tier Seat Gap           50

VIP Seat Width                   600

VIP Seat Gap                      100

Upper Tier Seat Width       450

Upper Tier Seat Gap           50

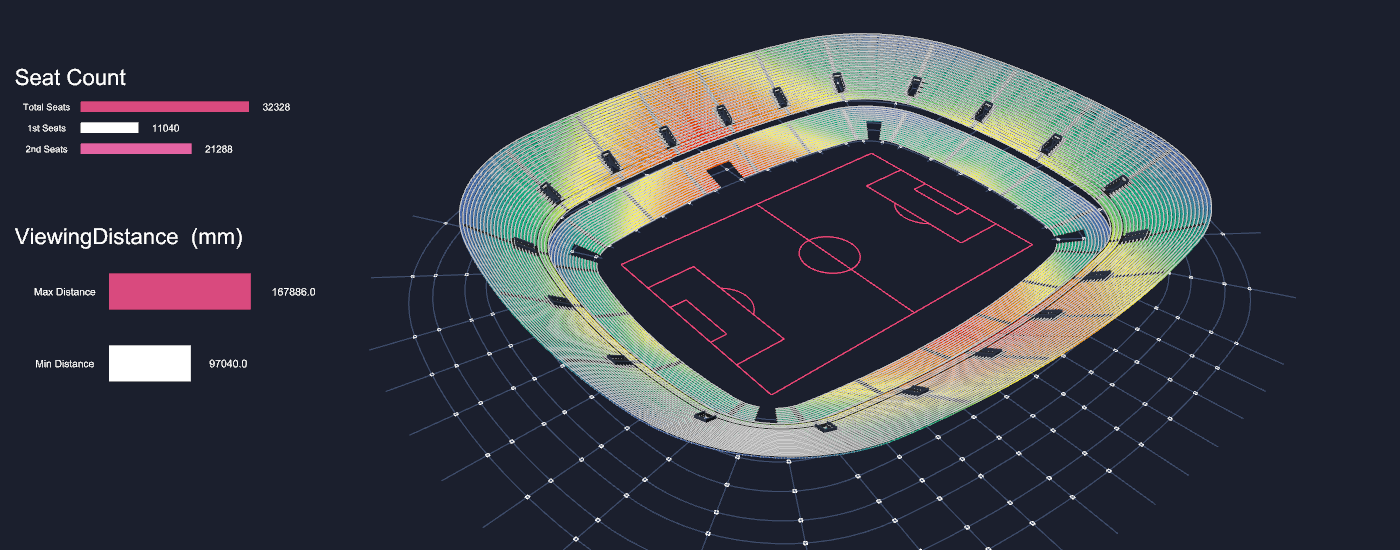

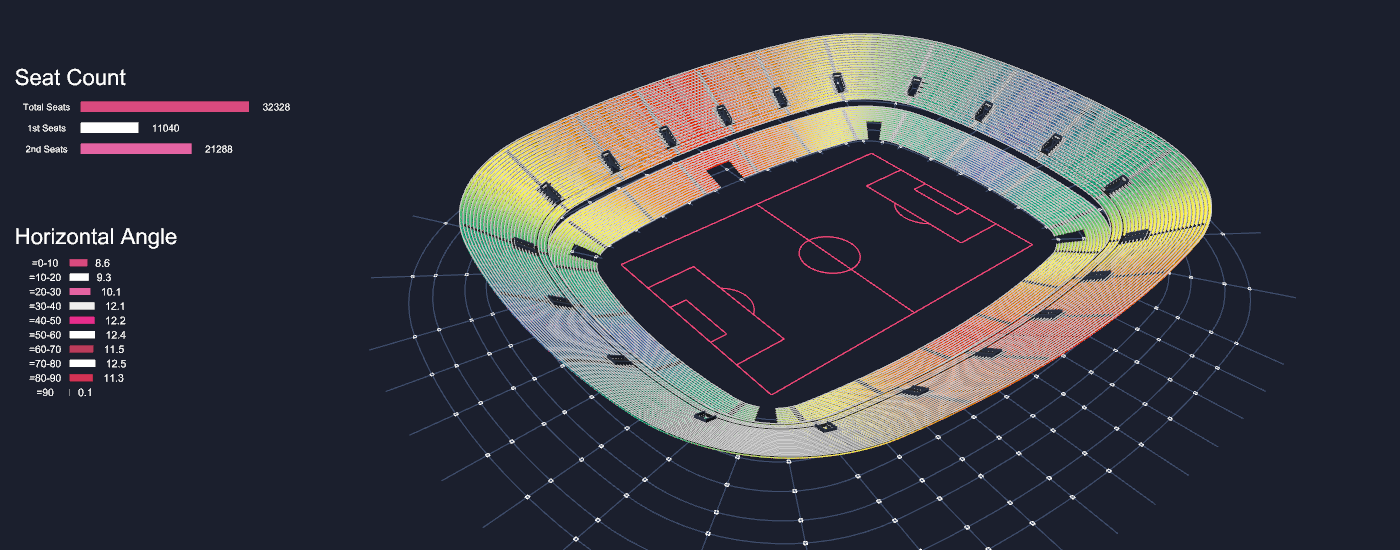

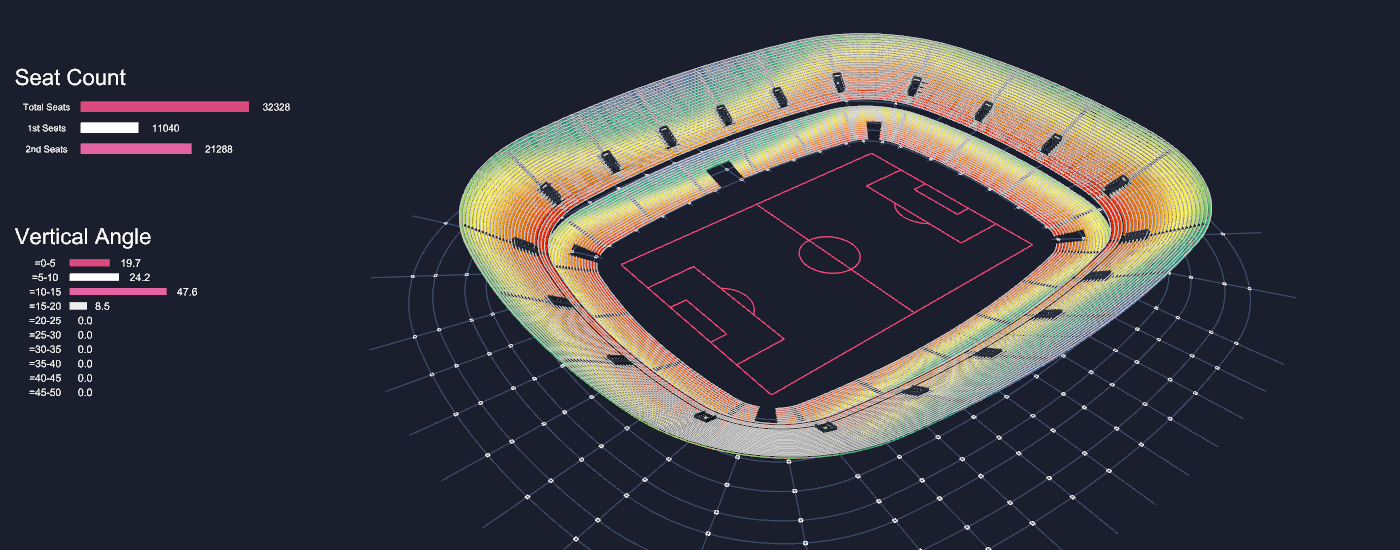

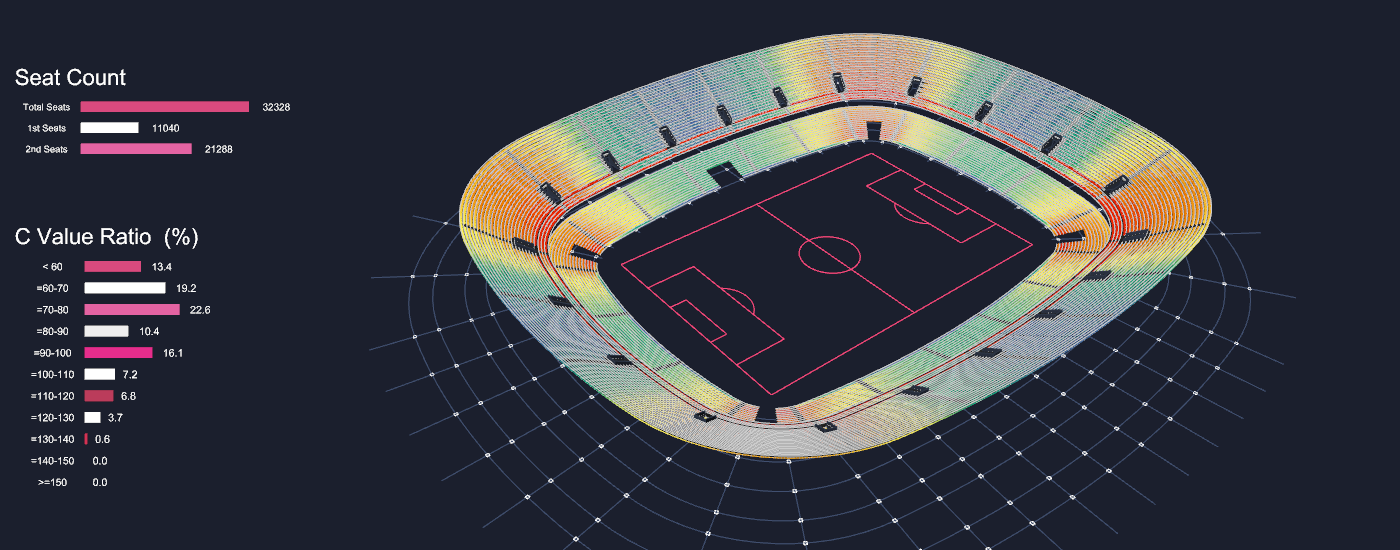

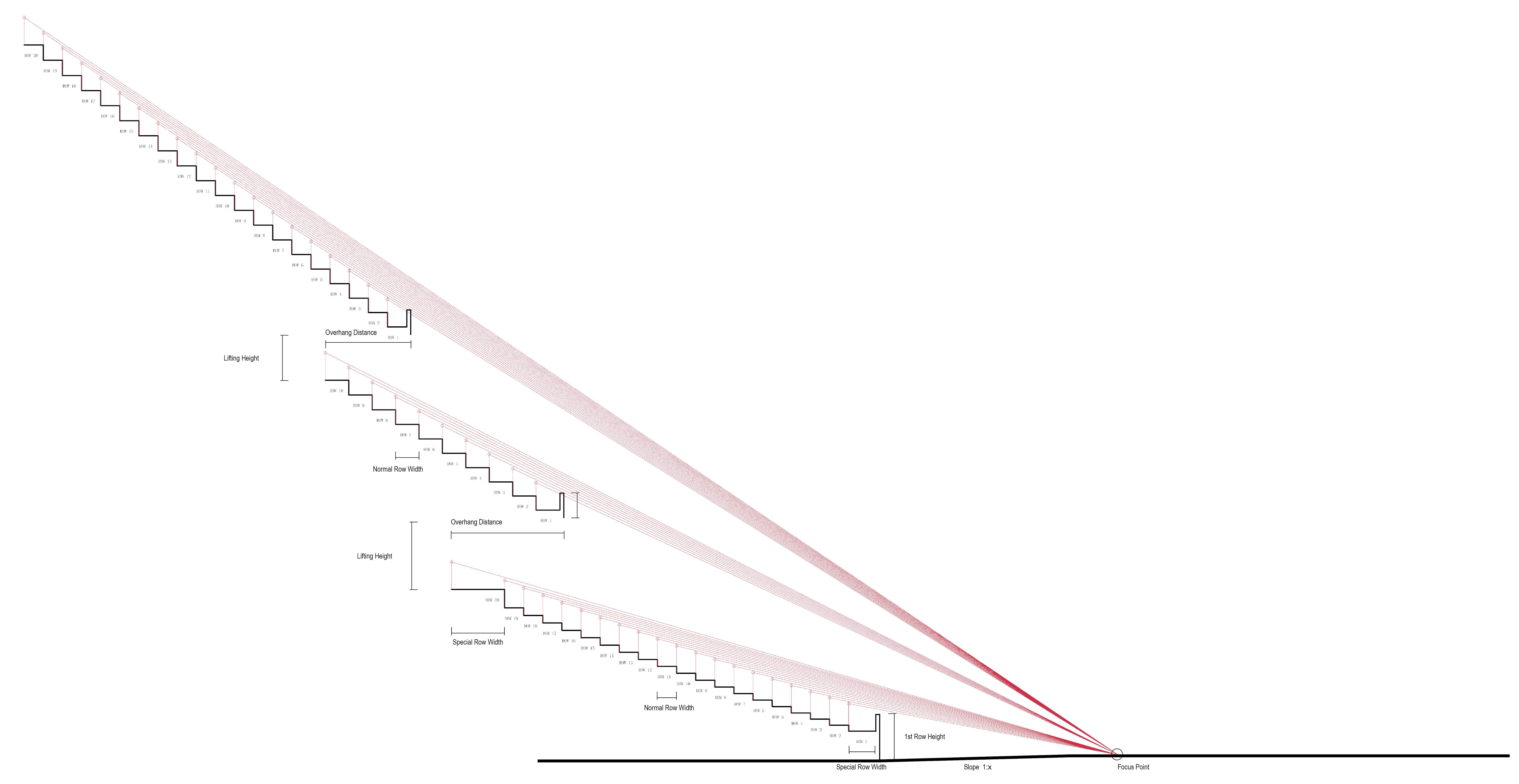

视觉质量评估

Ad Boards  Height             1000

Ad Boards from FOP          5000,3000

Killed Seats                         3552

Bench Height                     2100

Bench from FOP                8000

Killed Seats                       1998

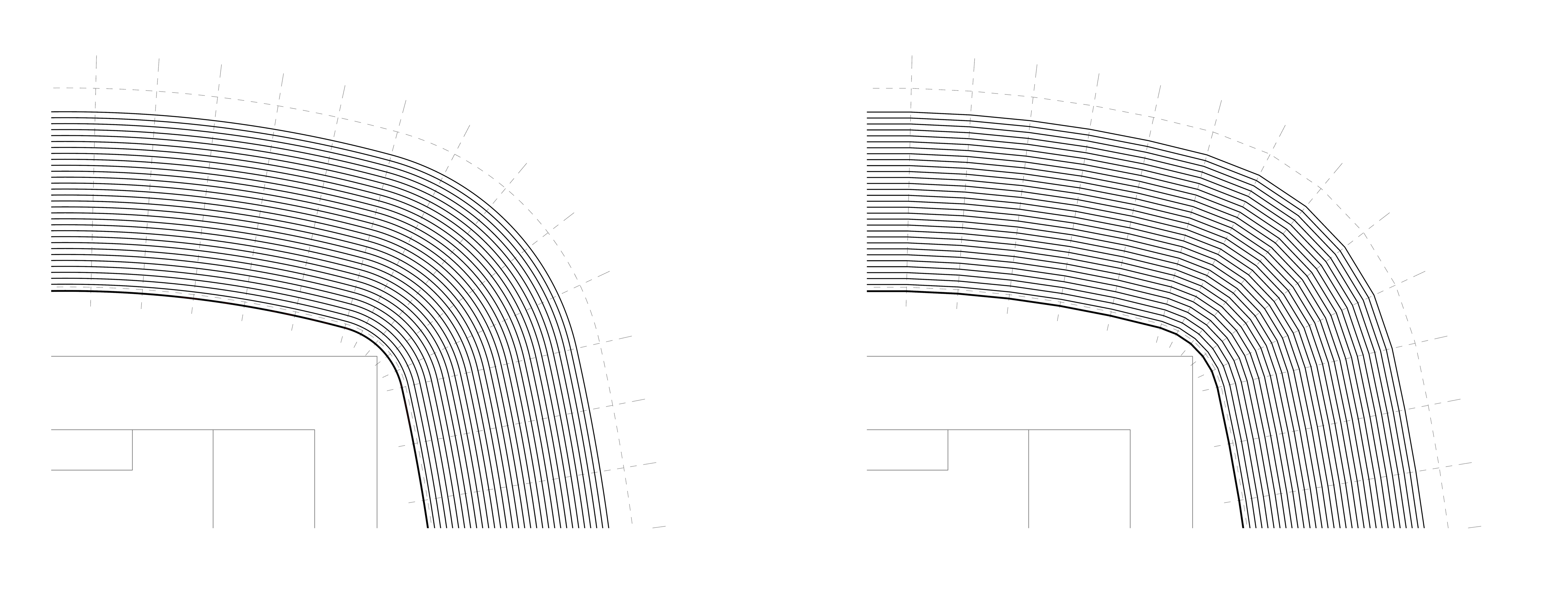

参数转换曲线 /多段线

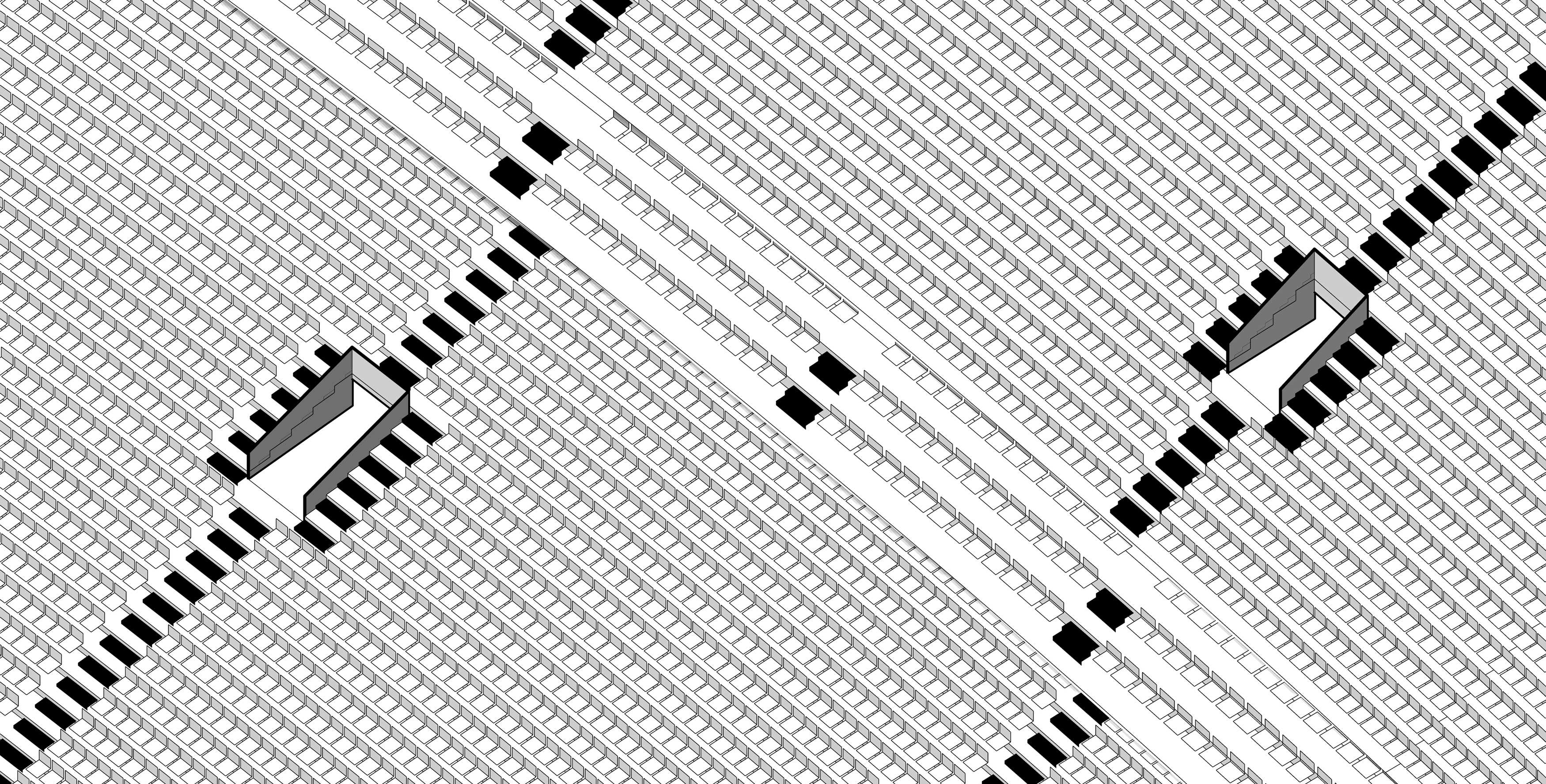

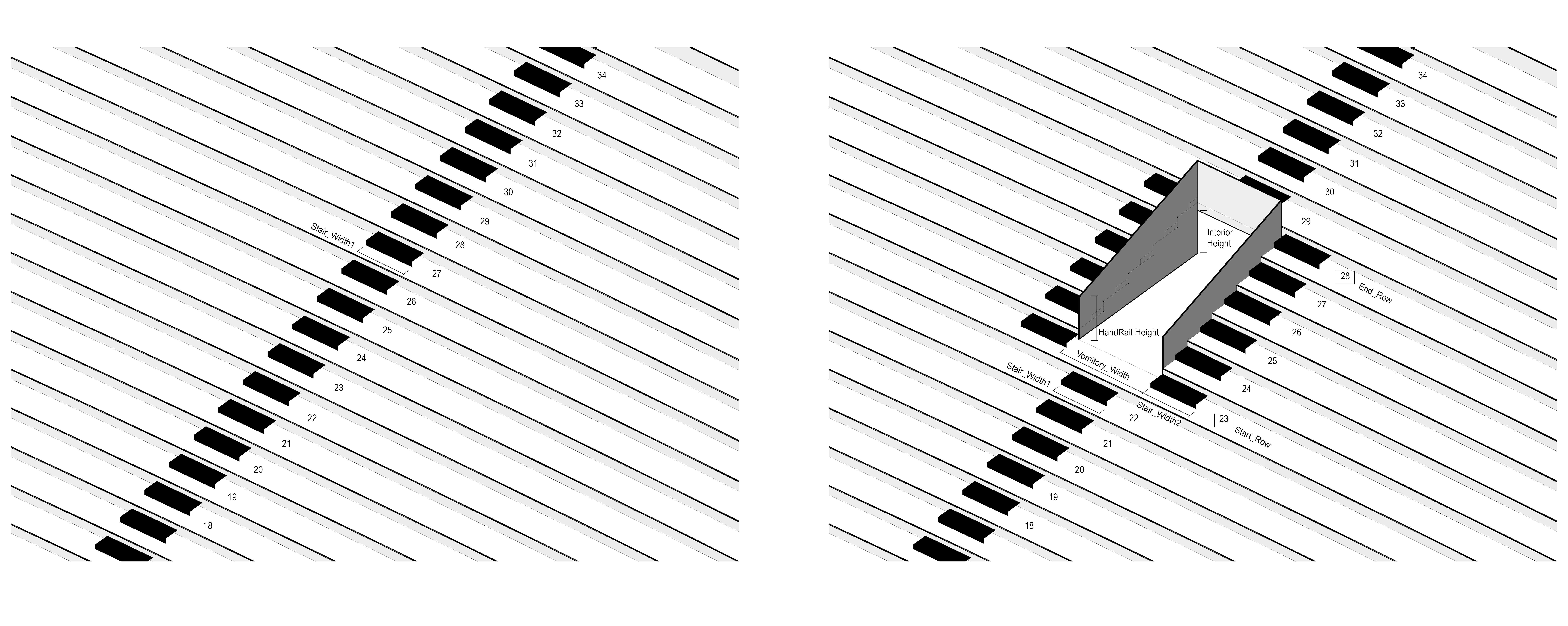

参数定义疏散口

Stair_Width  1200

Vomitory_Width  2400

Vomitory_Depth  5 Rows Depth

Start_Row  23

End_Row    28

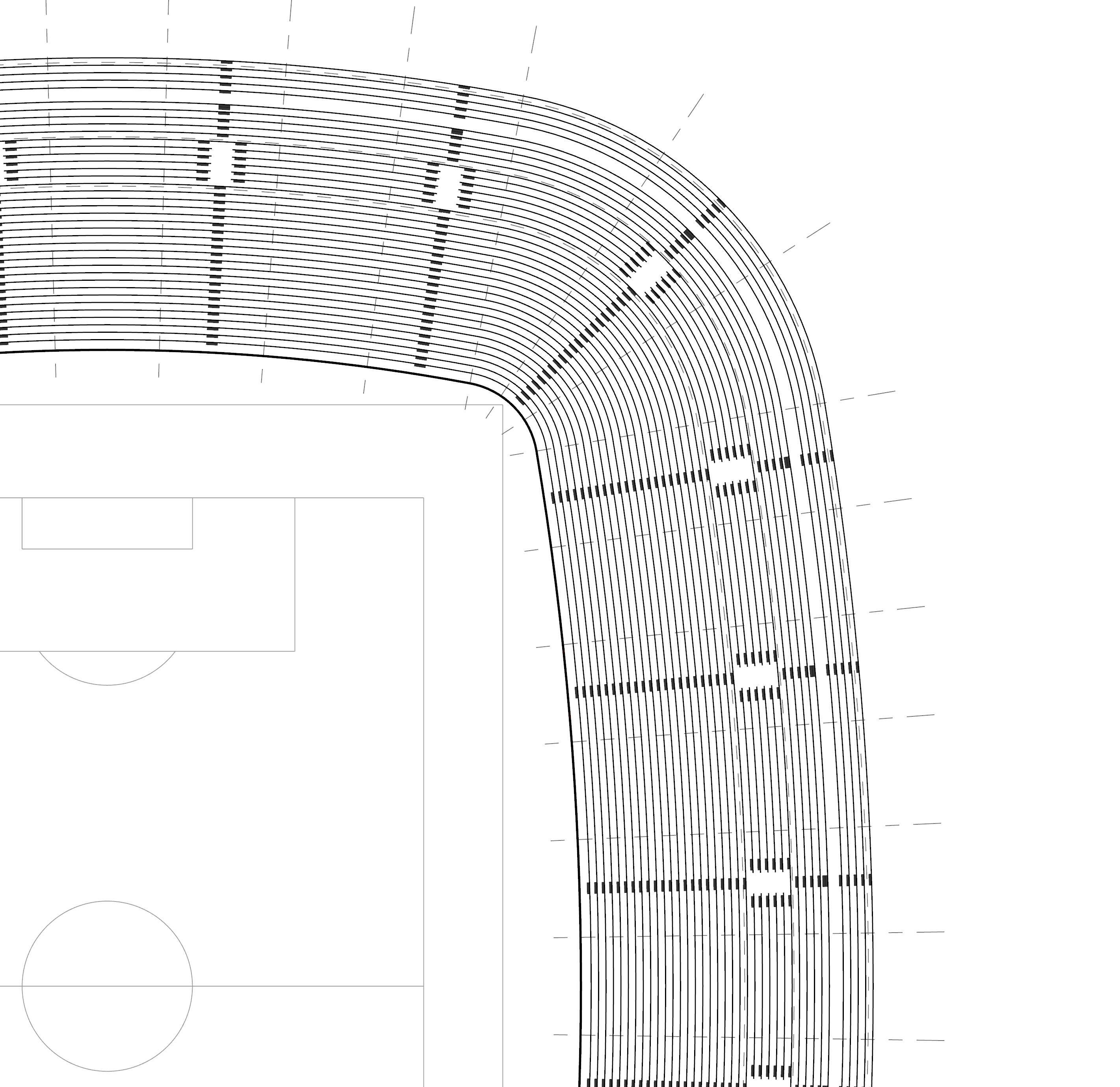

参数定义疏散口

OVAL 通过算法建立了一系列规则或不规则的设计方法，用以生成一个精确的三维看台碗模型。其中包含多样的看台碗轮廓、细部设计、看台碗容量、分等级座席布置、视觉质量评估以及结构设计、疏散计算。计算的标准兼容FIFA、UEFA、FINA等国际标准。

OVAL 改变了以往三维模型与二维图纸的方式。利用完整的、兼容度高的逻辑，创新实现了“通用逻辑 + 定制数据”的方式来设计、存储、携带设计成果。

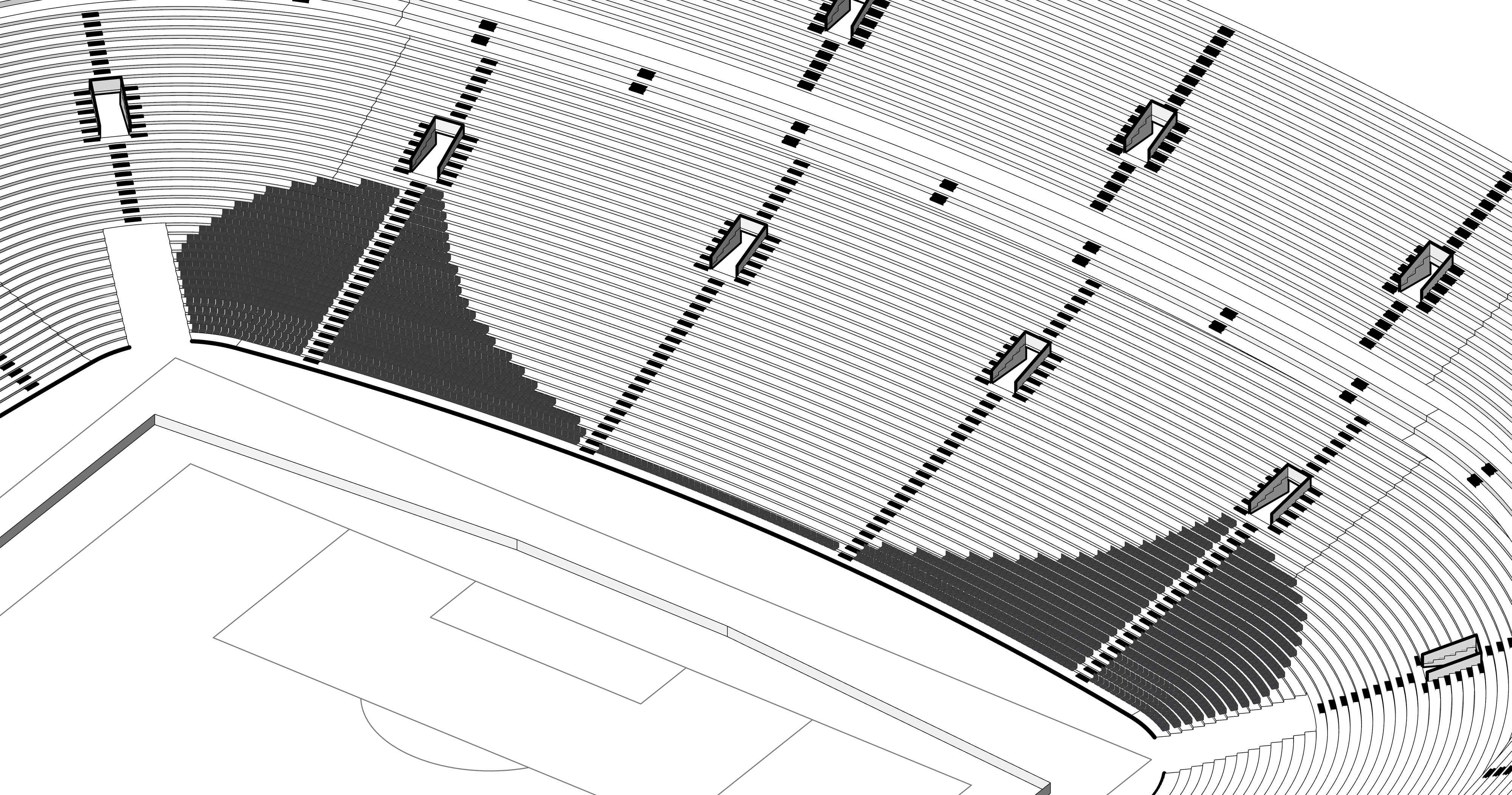

模拟广告牌对视线的遮挡

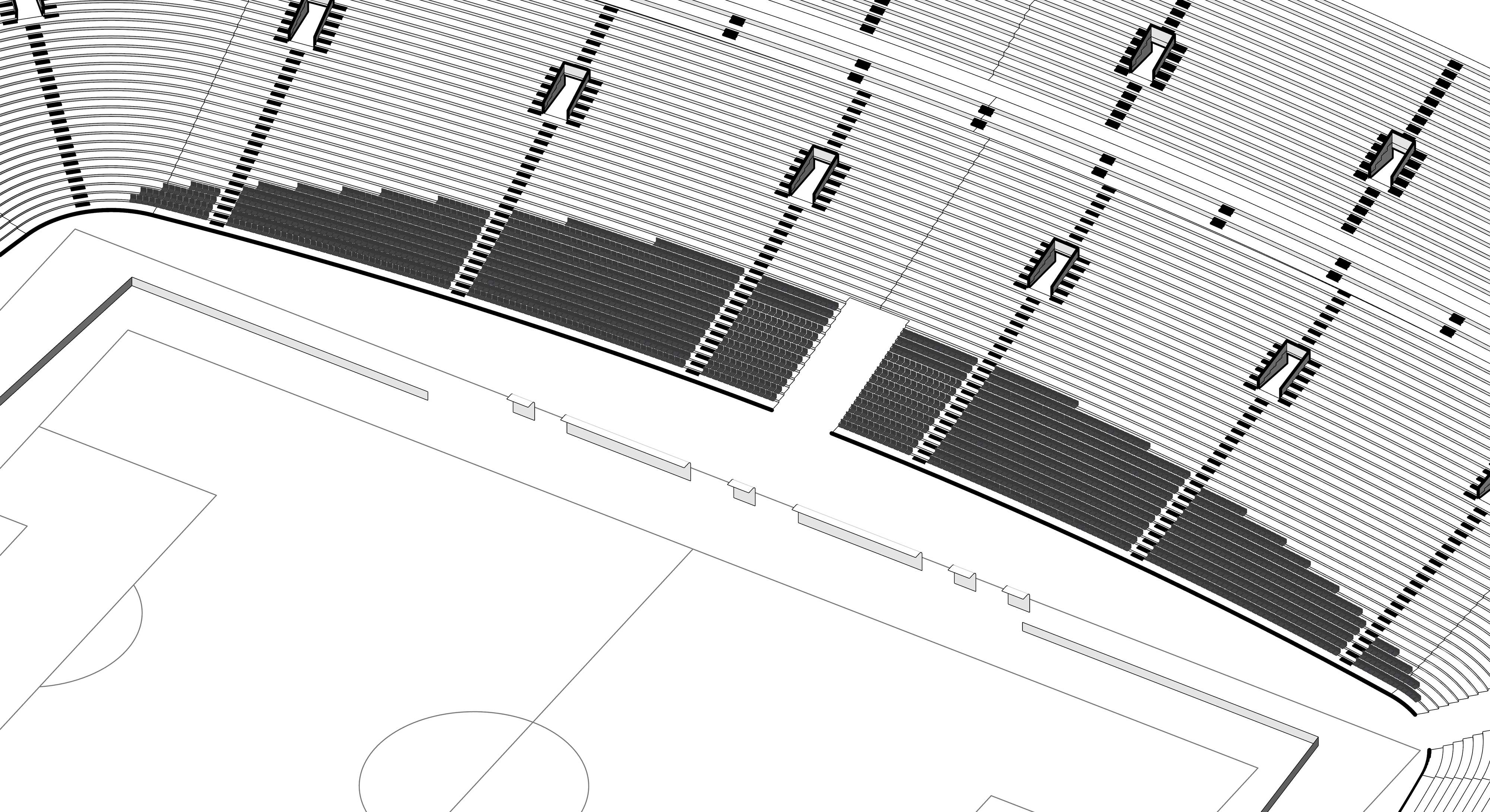

模拟球员席对视线的遮挡

数据

计算

生成
